Hei-VAP Expert Control

台式旋转蒸发仪

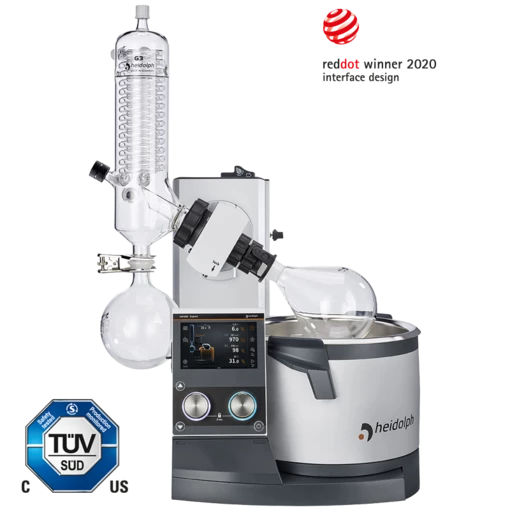

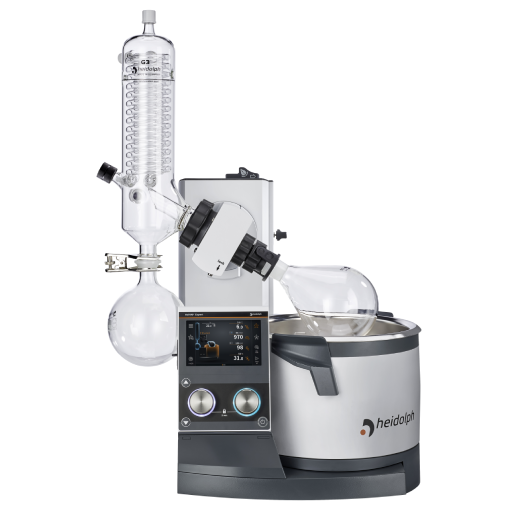

Hei-VAP Expert Control控制型旋转蒸发仪

在Hei-VAP Expert的基础上增加了很多智能功能,所有参数和目前工作状态一目了然

  • 通过5“触摸屏中央控制面板可以控制整个蒸馏系统,包括真空度和冷却循环水浴导热液制冷温度
  • 为便于精确观察,通过显示屏还可以通过图形化界面了解正在进行的操作
  • 可快速触碰的按钮:右侧按钮用于直接的真空控制,左侧按钮用于旋转速度控制
  • 参数设置可通过触摸屏数字输入或通过旋钮直接调整
  • 可直接在开始屏幕进入两个收藏夹
  • 可扩展溶剂数据库。您可以将您的收藏夹拷贝到U盘然后复制到其他的设备上
  • 设计和存储您自己的蒸馏程序 (斜坡ramps)
  • 通过动态精蒸馏模式 (DAA - Dynamic AUTOaccurate Program)进行自动蒸馏。方便且可自由设定:从去发泡到高效蒸馏
  • USB和Micro SD接口便于升级设备软件版本,也便于轻松拷贝设置到其他的设备



版本


Hei-VAP 中央控制原理

Hei-VAP Expert Control 和 Ultimate Control 可以集中控制所有工艺参数:真空,冷却系统温度,旋转速度和加热锅温度。




一键蒸馏:

  • 可定制溶剂库

  • 通过动态精蒸馏(Dynamic AUTOaccurate )进行自动沸点识别

  • 快速存储程序到收藏夹



DAA 动态精蒸馏模式(Dynamic AUTOaccurate)

DAA动态精馏模式允许您在加热锅的加热阶段开始全自动蒸馏过程。系统真空随加热锅温度变化而变化,直至加热锅达到设定温度。

  • 在连续自动真空控制过程中,通过混合溶剂的蒸汽温度梯度来识别一种或多种馏分的沸点

  • 您可以自由设置一个或多个需要蒸馏的馏分, 每个馏分的真空控制都是完全自动化的

  • 您可以通过调整蒸汽温度与冷却温度的差值来提升蒸发速度

  • 样品被准确蒸馏

  • 自动化蒸馏通过传感器控制实现高精度蒸馏操作

  • 为保护您的样品,电动升降型旋转蒸发仪会在蒸馏过程结束后自动将蒸发瓶从加热锅中抬起

Hei-VAP Expert Control - 产品优势

所有Hei-VAP旋转蒸发仪均配有安全加热锅,具有过热保护和防干烧功能,符合人体工程学的手柄和一体式倾倒口,确保操作人员免受液体飞溅和烫伤风险

通用的加热锅最大可以搭配5L蒸发瓶。金属导轨可让加热锅水平移动200 mm以便适应蒸发瓶的需要

显示屏可以实时显示设定值和实际值。IP42防尘防水防护等级可以可靠地保护电子设备

直观的LED环形灯提示目前正在运行的功能。独立的控制旋钮不仅有助于直观的流程控制,也可直接调节转速和加热温度。方便您随时快速中断蒸发过程

旋钮锁定功能可以避免误碰导致失误操作

余热指示器:设备停止运行或等待模式时,LED环形指示灯闪烁警告(>50°C)

待机按钮可停止所有功能。对于电动升降型号,蒸发瓶将从加热锅中升起

防护等级IP67的电缆接口,可有效预防 短路,避免酸碱腐蚀

一切为安全:从玻璃件覆安全膜到防护罩,再到IQ-OQ文件和证书

所有型号都有手动升降和电动升降可选

Easy-Clip(EP2213352 B1)具有易用性,可轻松移除紧黏着的蒸发瓶。该设计在退瓶过程中可尽量减少磨砂口黏连导致破碎的风险

多功能操作概念满足数字显示或触摸显示的所有要求

所有设置都在操作面板上集中设置。 与控制盒配合使用,该面板甚至可用作控制真空和Hei-CHILL冷却循环水浴的中央控制器

可拆卸操作面板可通过延长电缆(选件)和固定装置(选件)在通风柜外安全操作

通气盖内衬PTFE密封圈,创新的螺纹口设计,取代了传统的磨砂口,有效提高密封性,且无需使用油脂密封,避免了玻璃件因黏连破损而带来的损失。可选的通气、补液一体阀

符合FDA标准、透明且抗紫外线的玻 璃管材,具有更高的耐化学腐蚀性能

蒸发瓶可提升155 mm且角度可在20°到80°之间轻松调节

Distimatic Bench-top(选件)可实现连续蒸馏,是大量蒸馏的经济实惠且更灵活的替代方案

专利的蒸发管夹套( EP2213353 B1)可避免Hei-VAP蒸发管卡在驱动器中,从而避免蒸发管拆卸过程中破碎的风险

Easy-Clip 直接连接在驱动器上,集成的螺纹方便快速取下黏着的蒸发瓶

非磨砂接口冷凝器设计,采用螺纹连接从而无需油脂密封

耐腐蚀的PTFE真空密封圈可有效提升真空密封性,而且可以减少维护费用

真空系统优异的密封性可缩蒸馏处理时间,从而降低能源成本并达到最理想的蒸馏效果

通用加热锅可以使用5升蒸发瓶而无需其他费用

将蒸发效率提高40%:XL超大冷凝器的设计不仅增加了57%的冷凝表面积,而超大冷凝器的尺寸并未增加很多

耐腐蚀压铸外壳 、免维护电机可确保设备不受限制的连续操作和较长的使用寿命,同时显着降低维护成本

与介质接触的塑料部件,例如冷凝器连接轴套和蒸汽管夹套,均由高度耐腐蚀的PPS制成,以确保较长的使用寿命

新旧型号配件的通用性

Hei-VAP Expert Control - 技术数据

升降手动升降或电动升降
转速范围10 - 280 rpm
显示屏5“LCD彩色图形显示屏
加热功率1,300 W
过热保护PT 1000温度传感器, 超过设定温度5℃,自动断电保护
加热锅温度设定5“LCD彩色图形显示屏
加热锅温度控制电子/数字
最大蒸发瓶体积5 l
集成真空控制器
定时器
集成Hei-CHILL冷却循环水浴控制器
真空程序Dynamic AUTOaccurate,需要AUTOaccurate探针
程序编辑
冷凝面积1,400 cm²
XL冷凝器冷凝面积2,200 cm²

Hei-VAP Expert Control - 配套设备

冷却循环系统

适配Hei-VAP 旋转蒸发仪的冷却循环水浴

阀控式隔膜真空泵

标准隔膜真空泵,可以手动调节或者通过阀门连接真空控制器进行控制

RPM变频隔膜真空泵

可调节真空度,通过操作面板或直接在设备上对真空度进行数字调节

Hei-VAP Expert Control - 配件

玻璃件套装 G1

倾斜式冷凝器,适用于所有标准蒸馏 经济实惠的选择

玻璃件套装 G1B

带涂层倾斜式冷凝器,适用于所有标准蒸馏 经济实惠的选择

玻璃件套装 G3

垂直冷凝器,适用于标准蒸馏,节省操作空间

玻璃件套装 G3B

带涂层垂直冷凝器,适用于标准蒸馏

玻璃件套装 G3 XL

垂直式冷凝器满足标准蒸馏,提供高蒸馏效率 XL 冷凝器冷凝面积 2200 cm² - 提升40%的蒸馏效率

玻璃件套装 G3B XL

垂直式冷凝器满足标准蒸馏,提供高蒸馏效率 XL 冷凝器冷凝面积 2200 cm² - 提升40%的蒸馏效率

玻璃件套装 G5

干冰冷凝器,用于低沸点溶剂

玻璃件套装 G5B

带有涂层干冰玻璃组件,用于低沸点溶剂

玻璃件套装 G6

带回流阀垂直冷凝管

玻璃件套装 G6B

带涂层带回流阀垂直冷凝管

50 ml蒸发瓶

100 ml蒸发瓶

250 ml蒸发瓶

500 ml蒸发瓶

1,000 ml蒸发瓶

2,000 ml蒸发瓶

3,000 ml蒸发瓶

5,000 ml蒸发瓶

500 ml粉末干燥瓶

1,000 ml粉末干燥瓶

2,000 ml粉末干燥瓶

100 ml回收瓶

100 ml带涂层回收瓶

250 ml回收瓶

250 ml带涂层回收瓶

500 ml回收瓶

500 ml带涂层回收瓶

1,000 ml回收瓶

1,000 ml带涂层回收瓶

2,000 ml回收瓶

2,000 ml带涂层回收瓶

3,000 ml回收瓶

3,000 ml带涂层回收瓶

1,500 ml蒸发圆瓶

500 ml蒸发圆瓶

NS 14,5 20 ml六管多岐管

NS 14,5 20 ml十二管多岐管

NS 14,5 20 ml二十管多岐管

NS 24 50 ml五瓶多岐管

NS 24 100 ml五瓶多岐管

带蒸发瓶接口的防泡瓶

防护罩

防护盾

蒸发管备件 NS 29/32

蒸发管卡套备件

管路套装(实验室台式旋蒸用)

用于真空泵和循环水冷却器管道的连接

连接管路,按米计算

用于真空泵和循环水冷却器管道的连接

加强型冷却水管

用于冷却循环水浴导热液输送

密封圈PTFE / FFKM

适用于高腐蚀性溶液的应用

密封圈PTFE / FKM

备件

加热锅浴液

220 °C

排气补液一体阀

用于补液

操作面板延长电缆

可将操作面板延长至通风橱外进行操作

操作面板支撑装置

可用于所有Hei-VAP 操作面板

蒸汽温度传感器

AUTOaccurate-传感器

控制盒

通过控制盒,可以将Hei-VAP Expert 和 Hei-VAP Ultimate 升级为控制版

自动停水

RS 232 电缆

切换开关

同时连接三台旋蒸到一台真空泵

手动真空控制器

控制实验室真空或任何真空源

Hei-VAC Control

真空控制器

Woulff缓冲瓶 - Hei-VAP 2019

额外回收溶剂以保护真空阀和真空泵

真空阀

用于Hei-VAP控制型旋转蒸发仪

Hei-VAP Expert Control - 套装

Twin VAP 套装

Reaction/ Extraction-Chill 套装

Reaction/ Extraction 套装

Powder Drying-Chill 套装

Powder Drying 套装

Automatic Evaporation Plus 套装

Automatic Evaporation 套装
